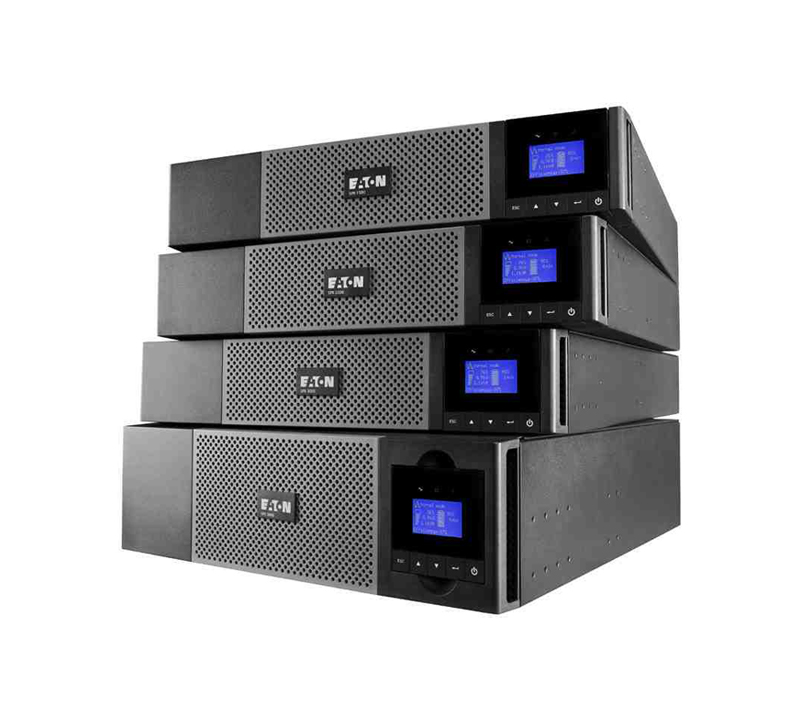

伊頓 5PX 機架式 / 塔式 UPS電源是新一代在線互動式不間斷電源UPS。配備直觀的 LCD 顯示屏，能耗計量精確到插座組級別，能效可達 99%，并支持即插即用電池模塊擴展續航時間，結合伊頓電源管理軟件可實現虛擬化操作系統下的電源集中管理，適用于服務器、存儲系統、VoIP 設備和網絡設備等。
? 開關
? 路由器
? 存儲設備
? 全新可視液晶顯示屏，可以清晰顯示 UPS 的狀態和參數信息（七種語言可供選擇）。增強的功能配置也可通過便捷的導航鍵進行操作。
? 業內首創，5PX UPS 可通過計量能耗來優化管理輸出插座組。KWh 數據可通過液晶顯示屏或者伊頓智能監控軟件 IPP/IPM 進行監控。
? 負載分區控制（Load segment）可以優先關閉非主要設備，確保電池電量可為主要設備提供盡可能長的電力供應。負載分區（Load segment）設置也可用于遠程重啟鎖定的網絡設備，或管理定時的關機和順序開機。
? 5PX UPS 提供串行端口和 USB 連接，還有一個額外的插槽，可用于接可選的通訊卡配件（包括 SNMP/ 卡或繼電器卡）。伊頓 IPP/IPM 軟件與所有的主要操作系統兼容 , 包括諸如 VMware, Hyper-V 等虛擬化系統。性能效率出眾
? 5PX UPS 具有優化的電氣設計，效率高達 99%，大大減少制冷和電力成本。
? 5PX UPS 的功因為 0.9，因此實際輸出功率更高。與相同視在功率值但功因較低的 UPS 相比，5PX UPS 可以為更多的服務器供電。5PX UPS 與目前所有 IT 設備兼容。
? 在電池模式下，5PX UPS 可為連接的任何敏感設備（如主動功因校正的服務器）提供高質量的信號輸出。
可用性高，靈活性強
? 5PX UPS 支持機架 / 塔式安裝，所有型號均免費配備底座和機架安裝套件。
? 電力更強，電池壽命更持久：伊頓 ABM? 電池管理技術采用創新性的三階段電池充電技術，確保僅在必要時才會對電池進行充電，電池的腐蝕更小，壽命延長 50%。
? 電池可進行熱插拔，無需關閉連接的設備。如果選配了熱插拔維護旁路模塊，甚至可以更換整個 UPS 而無需關閉連接設備。
? 同時可以增加多達四個外部熱插拔電池模塊，延長使用時間，能為系統供電長達數小時。UPS 可以自動識別增加的電池組。
3. 1 USB 端口 +1 個串行端口 + 遠程開 / 關和遠程關斷輸入
4. 外接部電池包（EBM）連接端子
5. 8 IEC 10A+1 IEC 16A 插座槽，有電量記錄表（包括 4 個可編程插座）
6. 通訊卡插槽
額定值（伏安/瓦） 1500VA / 1350W 2200VA / 1980W 3000VA / 2700W
規格 RT2U（塔式/機架式2U） RT2U（塔式/機架式2U） RT2U & RT3U
技術 在線互動式高頻（純正弦波）
市電輸入電壓和頻率范圍 160V-294V（可調整至150V-294V）47至70 Hz（50 Hz系統），56.5至70 Hz（60 Hz系統），低敏感模式40 Hz
輸出電壓和頻率 230 V (+6/-10%)（可調整為200V/208V/220V/230V/240V），50/60 Hz +/- 0.1%（自動傳感）
輸入 1 IEC C14 (10 A)插座 1 IEC C20 (16 A)插座 1 IEC C20 (16 A)插座
1 IEC C19 (16 A)插座
8 IEC C13 (10 A)插座
1 IEC C19 (16 A)插座
遠程控制插座 2組2 x IEC C13（10A）
熱插拔維護旁路模塊附加的輸出插座 4 FR/Schuko插座或3 BS插座或6 IEC 10 A插座或接線排（HW版本） Flex PDU附加的輸出插座 8 FR/Schuko插座或6 BS插座或12 IEC 10 A插座
50%和70%負載情況下的后備時間*
5PX 19/11 分鐘 15/8 分鐘 14/9 分鐘
5PX + 1 EBM 90/54 分鐘 60/35 分鐘 66/38 分鐘
5PX + 4 EBM 285/180 分鐘 210/125 分鐘 213/121分鐘電池管理 ABM?和溫度補償充電模式（用戶可選擇），自動電池測試，過放電保護，自動識別外部電池組
通訊端口 1個USB端口 + 1個RS232串行端口和繼電器接點（USB和RS232端口不能同時使用） + 1個小接線端子用于遠程開關和遠程關斷
通訊卡插槽 1 個卡槽，可插入NMC Minislot卡（Netpack版本自帶）或NMC ModBus/JBus卡或干節接點/串行端口卡
運行溫度 0-40℃
噪音級 < 45 dBA < 45 dBA < 50 dBA
性能、安全、EMC標準 IEC/EN 62040-1-1（安全標準），IEC/EN 62040-2（EMC標準），IEC/EN 62040-3（性能標準） 認證 CE、CB報告和萊茵認證
UPS尺寸 441 x 522 x 86,2 (2U) mm 441 x 522 x 86,2 (2U) mm 441 x 647 x 86,2 (RT2U) mm
441 x 497 x 130,7 (RT3U) mm
UPS重量 27.6 kg 28.5 kg 38.08 (RT2U) - 37.33 (RT3U)
EBM尺寸 同UPS
EBM重量 32.8 kg 32.8 kg 46.39 (RT2U) - 44.26 (RT3U)
質保 2年質保
*運行時間為功率因數0.7情況下的數值。支持時間為估值，視設備、配置、電池時間和溫度等的不同會有變化。
產品型號 1500 1500 Netpack* 2200 2200 Netpack* 3000 (RT3U) 3000 Netpack* (RT2U)
UPS 5PX1500iRT 5PX1500iRTN 5PX2200iRT 5PX2200iRTN 5PX3000iRT3U 5PX3000iRTN
EBM 5PXEBM48RT 5PXEBM48RT 5PXEBM48RT 5PXEBM48RT 5PXEBM72RT3U 5PXEBM72RT2U
* 網絡管理卡為Netpack版本的標配部件。
伊頓 5PX UPS - 技術指標
| |||
|---|---|---|---|
產品快照 | |||
| 功率等級 | 1.5–3.0 kVA | ||
| 額定電壓 | 200V / 208V / 220V / 230V / 240V | ||
| 頻率 | 50 / 60 Hz +/- 0.1% | ||
| 配置 | Tower / Rack | ||
| UPS型號 | |||
| 零件號碼 | 額定容量(伏安 / 瓦特) | 輸入連接 | 輸出連接 |
| Eaton 5PX | |||
| 9210-6374-00P | 1500 / 1350 | C14 | (8) C13 |
| 9210-7378-00P | 2000 / 1800 | C14 | (8) C13 |
| 9210-7374-00P | 2200 / 1980 | C20 | (8) C13, (1) C19 |
| 9210-8366-00P | 3000 / 2700 | C20 | (8) C13, (1) C19 |
| 9210-8367-00P | 3000 / 2700 | C20 | (8) C13, (1) C19 |
