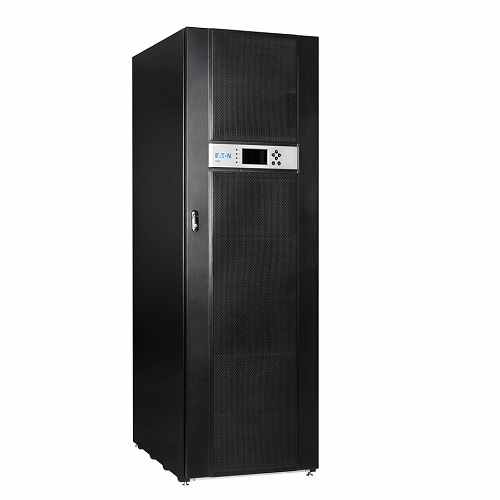

伊頓EATON93E160KVAUPS電源是伊頓為提供高等級的電力保護而設計的新一代高能效不間斷電源UPS 。EATON93E160KVAUPS電源為中大型及中小型數據中心的網絡設備、工業控制應用系統、實驗室精密儀器儀表等關鍵設備提供可靠的不間斷電力保障。
伊頓EATON93E160KVAUPS電源典型應用環境：
中小型、中大型數據中心
計算機數據機房
通訊基站
自動化控制系統
安保系統
廣播電視系統
工廠生產過程控制
伊頓EATON93E160KVAUPS電源優異可靠的性能
在線雙變換實現輸出電壓與輸入電網電壓隔離，提供可靠的電力保護。
高頻無變壓器設計，在線雙變換效率最高可達 96%。
采用 IGBT 整流設計，輸入電流諧波可達 <3% 和輸入功率因數 0.99。
優化結構設計，具有更高的功率密度和更少占地面積，相比其他同類產品可節約35% 的空間可內置電池或隔離變壓器，一體化解決方案，節省占地面積。
伊頓EATON93E160KVAUPS電源技術優勢
伊頓專利技術的熱同步并機技術，內置并機卡可直接實現并機。
伊頓的 ABM 電池智能管理模式，優化電池充電性能，極大化延長電池使用壽命。
在線假負載測試 (ECT) 功能，節能方便實現現場測試，為客戶節約大量寶貴時間和費用。
高級節能交流直供 (ESS) 模式，可實現系統效率最大化。
ESS 模式下效率可高達 99%。
伊頓EATON93E160KVAUPS電源便捷的服務和通訊
友好的 LCD 彩色屏幕，更友好方便的顯示各種 UPS 狀態， 參數，設置等信息。
搭配伊頓各種 Mini-Slot 選配卡，可 方便實現 SNMP， Modbus，RS232 和 RS485 等多種通訊需求。
伊頓全球統一的 IPP/IPM 監控軟件，在網絡范圍內同時監控多臺 UPS 及配電系統。

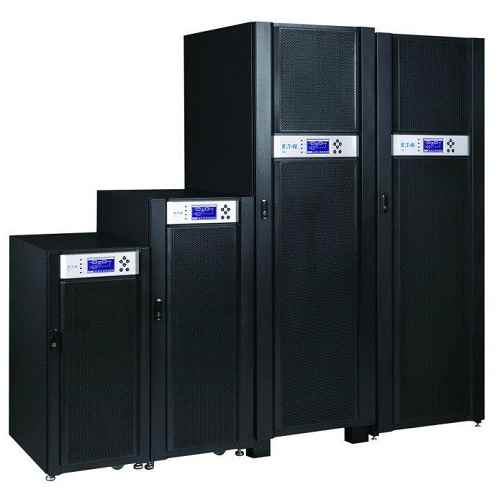

伊頓93E160KVAUPS電源技術參數表
| 功率 | ||||||||||||||
| 功率等級 | kVA | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 300 | 400 | 500 |
| kW | 13.5 | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | 270 | 360 | 450 | |
| 拓?fù)浣Y(jié)構 | 雙變換在線式， IGBT | |||||||||||||
| UPS 整流輸入 | ||||||||||||||
| 拓?fù)浣Y(jié)構 | IGBT, PWM 調制技術 | |||||||||||||
| 額定電壓 | 380Vac/220Vac | |||||||||||||
| 電壓范圍 | -45% ~25%，視負載量而變化 | |||||||||||||
| 功率因數 | 0.99 | |||||||||||||
| THD(i) | <3% | |||||||||||||
| 頻率 | 50/60Hz 自適應 | |||||||||||||
| 頻率范圍 | 40 to 72 Hz | |||||||||||||
| UPS 輸出 | ||||||||||||||
| 功率因數 | 0.9 | |||||||||||||
| 效率 | Up to 94%；ESS 模式下大于98% | Up to 96%；ESS 模式下大于99% | ||||||||||||
| 電壓 | 380Vac/220Vac +/- 1% | |||||||||||||
| 過載能力 | 105%， 長期運行；125%， 10min | |||||||||||||
| THDV | <2% | |||||||||||||
| 頻率 | 50/60Hz | |||||||||||||
| 負載不平衡 | 100% | |||||||||||||
| 峰值因素 | 3:01 | |||||||||||||
| 旁路 | ||||||||||||||
| 靜態旁路 | 標配 | |||||||||||||
| 旁路電壓 | 380Vac(+/- 15%) | |||||||||||||
| 維修旁路 | 標配 | 可選 | 外置 | |||||||||||
| 電池 | ||||||||||||||
| 電池類型 | VRLA, AGM, 膠體電池，或伊頓指定品牌及型號的電池 | |||||||||||||
| 后備時間 | 依電池組容量和工作條件而定 | |||||||||||||
| 電池節數 | 外置電池 32~40 節可選，默認36 節 | 36~44 可選，默認40 節1 | ||||||||||||
| 內置電池 93E 15-40k, 默認32 節；93E XL 15-40k, 默認36 節 | ||||||||||||||
| 充電時間 | 8 小時達到滿容量90% | |||||||||||||
| 電池脫扣 | 無 | 標配48V 加壓電池脫扣接口 | ||||||||||||
| 通訊監控 | ||||||||||||||
| 標配通訊接口 | RS-232, Mini-Slot 通訊插槽 | |||||||||||||
| 通訊附件（可選） | Mini-Slot SNMP/WEB Card；Mini-Slot Modbus/Ethernet Card；Mini-Slot AS/400 Card | |||||||||||||
| 操作環境 | ||||||||||||||
| 工作溫度 | 0~40oC | |||||||||||||
| 儲存溫度 | -25~55oC | |||||||||||||
| 相對濕度 | 5%~95% | |||||||||||||
| 高度 | 小于1000 米，無降額 | |||||||||||||
| 噪音 dB | 55 | 55 | 62 | 62 | 65 | 65 | 65 | 65 | 70 | 70 | 73 | 73 | 73 | |
| EMC 標準 | IEC/EN 62040-2 | |||||||||||||
| 質量標準 | ISO 9001:2015, ISO 14001:2004 | |||||||||||||
| 認證 | TLC( 中國） | |||||||||||||
| 物理信息 | ||||||||||||||
| 尺寸 | 93E | 500 x 710 x 960 | 500 x 710 x 1230 | 500 x 710 x 1500 | 600 x 800 x 1876 | 600 x 800 x 1876 | 1600 x 820 x 1880 | |||||||
| (W x D x H) | ||||||||||||||
| mm | 93E XL | 600 x 800 x 1876 | - | |||||||||||
| UPS 重量Kg | 93E | 72 | 91 | 120 | 202 | 245 | 283 | 311 | 457 | 860 | 970 | 990 | ||
| 帶內置 | 93E | 272 | 376 | 490 | 無內置電池配置，請選配外部電池柜選件 | - | ||||||||
| 電池重量Kg | ||||||||||||||
| 93E XL | 770 | 780 | 790 | - | ||||||||||
| 帶內置變壓器重量 | 93E | 220 | 245 | 328 | 532 | 575 | 660 | 720 | / | |||||
