UPS電源產品越來越好。不過,在云計算、大數據以及5G的快速興起的背景下,海量的業務量,對數據中心供配電系統來說,是一個不小的挑戰。如何滿足數據中心用戶對UPS不間斷電源的需求,是擺在UPS不間斷電源生產商面前的一個難題。
公司為了能夠迎合數據中心的發展,始終緊跟行業發展,堅定不移的走模塊化、智能化的路線,所生產出來的UPS電源主機都有著體積小、能耗低、安裝快速、維護簡單等特點,后期用戶還可以根據業務量進行靈活擴容。
智能模塊化UPS電源從核心部件到系統、架構,全部采用模塊化冗余設計,確保實現無單點故障。模塊化休眠技術,能夠?qū)崿F(xiàn)輕載高效,同時,支持模塊在線熱插播,五分鐘就能夠完成在線擴容或者是維護,有效提升了數據中心供配電系統的可用性與可靠性。
一直以來,公司智能都是以數據中心用戶的需求為基礎,進行技術創新,每一項技術的投入,都為給用戶帶來更好的體驗。通過公司的不斷努力,現在已經推出了全系列的UPS不間斷電源解決方案,能夠適應于各種應用場景。
當下,公司UPS不間斷電源產品已經在政府、金融、制造、IDC、運營商、交通、醫療、教育等行業得到了廣泛應用。
產品規格
機柜孔位：3孔位/5孔位/10孔位
產品應用
適用行業：電信、金融、政府、醫療、教育、制造、郵政、交通、商業、零售、礦產、消防等。
產品描述
DSP 全數字化控制技術，純?cè)诰€雙變換式架構，帶載能力強；
采用標準機柜，機柜內部集成配電系統，安裝方便且節省用戶投資；
輸入功率因數高達 0.99 以上，低諧波電流，綠色環保，高效節能；
寬輸入電壓范圍，50Hz/60Hz 電網系統自適應，適合各種環境電網；
“N+X”無線并聯冗余技術，可輕易通過 LCD 屏設置冗余的并機臺數；所有模塊均支持熱插拔操作，方便維；
每個模塊采用獨立控制系統，UPS 模塊根據共享的信息獨立進行控制，故障模塊失效后可以立即與并機系統進行脫離，不對并機系統造成危害；
采用分散旁路供電，每個模塊內置自動旁路開關和相應的旁路均流電感，提供了良好的系統旁路供電的均流性；
并機共用電池組，節省用戶電池投資；
可根據用戶需要選擇不同外接電池?cái)?shù)量（32/34/36/38/40 節）；
先進的電池智能管理技術（自動均浮充切換、電池組溫度補償?shù)龋?，有效延長電池使用壽命；
支持電池冷啟動和市電自啟動功能，滿足用戶的使用需求；
具有維修旁路，當出現緊急情況時，可以切換到維修旁路供電，維修人員可以安全地在線維修；
完善的軟硬件保護功能（C 級防雷、空開、Fuse、硬件保護、軟件保護），超強的自診斷功能，豐富的歷史記錄查詢；
具有緊急關機（EPO）開關及遠程緊急關機（REPO）功能；
超大 LCD 觸摸寬屏顯示，實現友好的人機界面；
豐富的通訊接口，包括 RS232，RS485，USB，干接點，以及 SNMP（選配）卡。
產品詳解

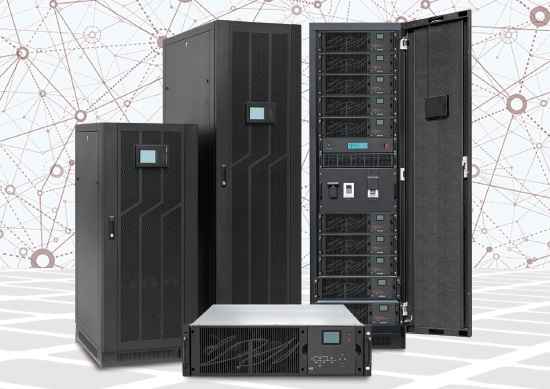

模塊化UPS電源是由機柜、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。采用了抽屜式、高智能多制式模塊化設計，在線熱插拔技術，實現在線更換、在線維護，降低了維護難度，實行零停機工作。采用N+X并聯冗余無線技術，為了方便用戶以后的擴容或減容，各模塊機架可以完全分離，根據當前的業務需求進行配置，能夠在以后添加更多的模塊。使用非常方便。逆變結構中也優先運用了“多電平逆變”的概念，致使輸出電壓高次諧波減少近一倍，功率器件的損耗大大降低，從而既縮小了體積，又增大了功率密度。這種系統的優化能力顯著降低了總擁有成本。模塊化設計在重新配置功率以滿足不斷變化的業務需求方面，提供了極大的靈活性。在安裝、升級、重新配置或移動模塊化系統時，其獨立組件、標準接口以及簡單的操作既節省了時間又節省了費用。 模塊化UPS電源可以有效的解決用戶在預計UPS電源容量時，時常出現的低估或高估預計等情況。幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。
從設計原理方面來講，模塊本身就是一臺UPS電源，包括整流器、靜態旁路開關及附屬的控制電路等。模塊化最大的優點是能夠提高系統的可靠性和可用性，模塊UPS電源的系統結構極具彈性，一個模塊出現故障并不會影響其他模塊的正常工作，其可熱插拔性能夠大大縮短系統的安裝和修復時間。功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶可以隨著業務發展，實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。
公司智能模塊化UPS電源產品詳細參數
| 型號 | BHRM33-180KVA | BHRM33-300KVA | BHRM33-600KVA | |
|---|---|---|---|---|
| 容量 | ||||
| 模塊型號 | RM-60KVA | |||
| 最大模塊數量 | 3 | 5 | 10 | |
| 輸入 | ||||
| 輸入方式 | 三相四線 + 接地 | |||
| 額定電壓 | 380/400V/415Vac | |||
| 電壓范圍 | 208~478Vac | |||
| 頻率范圍 | 40~70Hz | |||
| 功率因數 | ≥ 0.99 | |||
| 旁路范圍 | 380 上限：25%（可選 +10%、+15%、+20%） 400 上限：20%（可選 +10%、+15%） 415 上限：15%（可選 +10%）下限：-45%( 可選 -20%、-30%) 旁路頻率保護范圍：±10% | |||
| 輸入電流諧波 | ≤ 3% (100％非線性負載 ) | |||
| 輸出 | ||||
| 輸出方式 | 三相四線 + 接地 | |||
| 額定電壓 | 380/400V/415Vac | |||
| 電壓精度 | ±1% | |||
| 輸出頻率 | 市電模式 | 與輸入同步；當市電頻率超出最大±10%（可設置±1%、±2%、±4%、±5%）時，輸出頻率 50×(±0.2%)Hz | ||
| 電池模式 | (50/60±0.2%)Hz | |||
| 負載峰值比 | 3:1 | |||
| 切換時間 | 市電模式轉旁路模式 : 0ms( 跟蹤)；市電模式轉電池模式 :0ms | |||
| 過載能力 | 負載≤ 110%，10min，≤ 125%，維持 1min，≤ 150% 立即轉旁路 | |||
| 輸出電壓諧波 | ≤ 2%(100％線性負載) | |||
| 其他 | ||||
| 效率 | 正常模式 95% | |||
| 通訊界面 | RS232、RS485、2 個 Intelligent Slot （智能卡插槽）、干接點 | |||
| 執行標準 | CE,EN/IEC 62040-2，EN/IEC 62040-1-1，YD/T1095-2008 | |||
| 電池 | ||||
| 電池電壓 | ±192V±204V±216V±228V±240V DC; (32 節、34 節、36 節、38 節、40 節可選 ) | |||
| 充電電流 | UPS 機柜 | 30A Max. | 50A Max. | 100A Max. |
| 功率模塊 | 10A Max. | |||
| 工作環境 | ||||
| 工作溫度 | 0℃～ 40℃ | |||
| 相對濕度 | 0 ～ 95% non condensing | |||
| 儲藏溫度 | -25℃～ 55℃ | |||
| 海拔高度 | < 1500m | |||
| 物理特性 | ||||
| 外觀尺寸（D×W×H）mm | 機柜 | 600 x 840 x 1400 | 600 x 1100 x 2000 | |
| 模塊 | 580 x 443 x131 | |||
| 重量（凈重）kg | 機柜 | 157 | 169 | 306 |
| 模塊 | 33 | |||
*注：我司致力于技術創新，不斷提供更好的產品和服務滿足客戶需求，對產品設計、技術規格的更新，恕不另行通知。產品以實物為準。
